翻滚屏

发布:南京投石科技  |  发布时间:2020-06-16 10:46:11  |  点击次数:0

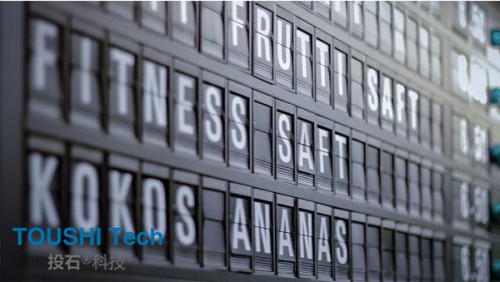

上下翻滚屏发明于上世纪50年代,流行于70-80年代,曾广泛应用于机场、地铁、证券交易所等公共场所。这种依靠机械传动的翻滚屏在运行过程中会发出“唰唰唰”的响声,极富魔性的动态和声音往往能让行人长时间驻足观赏。遗憾的是,随着低成本的电子LED显示屏的普及,这种翻滚屏逐渐消失在人们的视野中。

我们在「机械翻转显示屏」中曾详细介绍过这种翻滚显示屏的结构原理和历史,也在一步步实践过如何DIY翻滚屏。投石智能系统一直对翻滚屏情有独钟,希望用新的设计语言让翻页显示器这种古老的技术重获活力,也让更多人能够体验到这种技术独特的魅力。

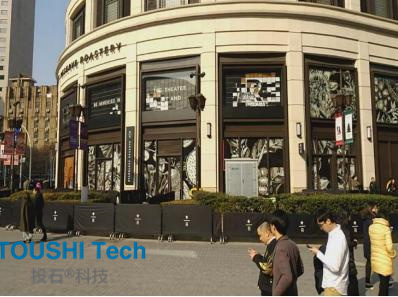

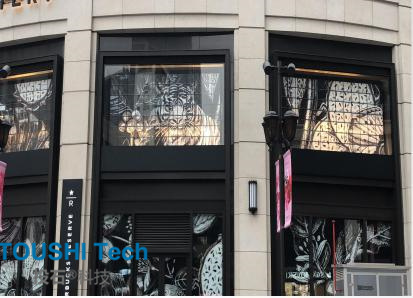

这次我们带来的新作品翻滚屏就是一个基于古老的翻牌显示技术而创作的大型动态机械装置。

翻滚屏,顾名思义是由很多个翻滚单元组成的显示阵列。虽然传统机场和交易所里的大型翻滚屏也不止一个显示单位,但不同的是,这些翻滚屏的单元多数只能显示数字、字母和符号,而且根据特定的排列来呈现航班信息,或者股票价格,并不能像LED像素屏一样随意地显示内容。

翻滚屏从原理上注定也不适合作为像素屏。由于分辨率上的局限性,如果把每个翻滚单元作为纯色像素点,要呈现信息就要有足够的分辨率,打个比方说,显示英文字母一般都使用标准的5*7字符库,一个字母至少需要35个像素单元,更别说中文、长句或者图案了。更高的分辨率意味着翻滚屏的单元数目就越多,这对于电路控制、供电功率都是挑战。

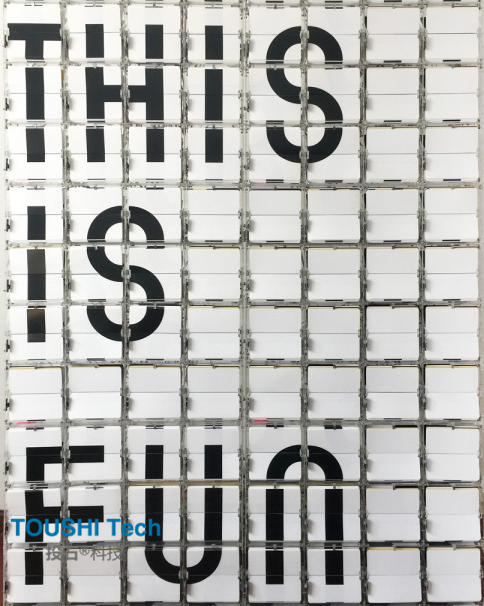

我们为翻滚屏独创了一套显示方案。我们专门设计了一系列的图案,通过这些图案的排列组合可以显示特定的中英文信息,这样可以在最小的分辨率下最大化地显示信息。当然它还支持个性化定制的图形信息。

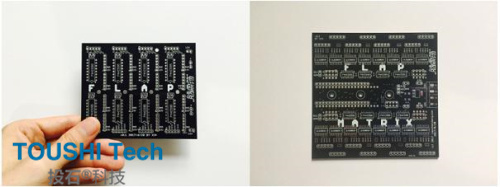

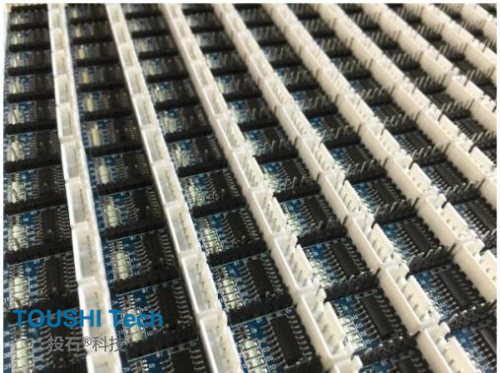

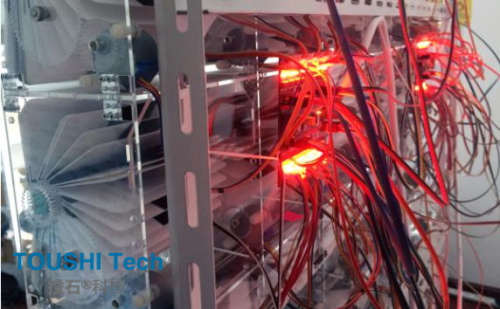

翻滚屏在创作过程中最大的困难当然是电路设计和软件控制的部分。控制一个单元并不难,但同时控制几十个,甚至几百个翻滚单元就有难度了。电流和功率如何分配,电机如何连接控制,数据如何传输…….放几张图片大家感受一下。

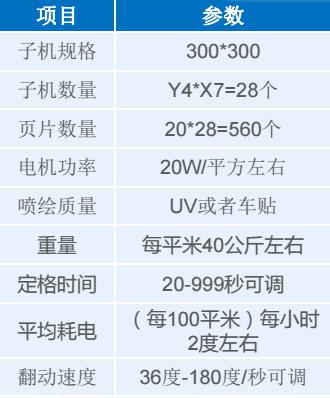

1.产品参数介绍

1、画面数量:3--10幅(特殊情况按客户要求制作);

2、画面选择:可按设计的程序自动选择其中几幅画面;

3、翻动花样:一般8—18种,也可以更多;

4、防风级别:8级,5级以上设定风力保护开关;

5、定时开关机:控制器控制设置开机及关机时间

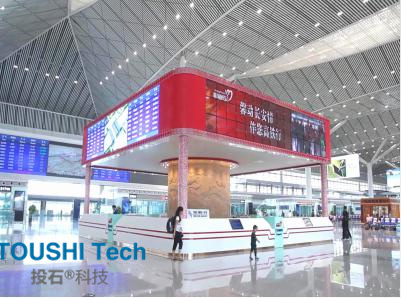

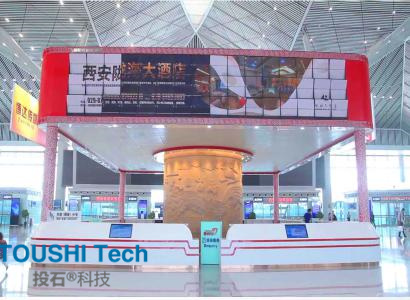

6、用途:户外广告、装饰工程、大型楼体造型、展览展示工程、运动会背景台

2.产品介绍

概述:翻滚屏箱体中有一根轴,由电机通过同步带带动旋转,每旋转一定的角度会有上薄板的反面和下薄板的正面展示出来。将一根圆轴沿圆周方向平均分成n等分,每等分的角度=360/n度;每等分上挂一块薄板,随着轴的旋转,不同的薄板分别展示出来;(参见视频)上薄板的反面和下薄板的正面贴一幅画,等分数=画面幅数,但实际贴的画面有可能小于等分数,没贴画面的薄板停留时间设置为零。

在原点位置的薄板定义为第1块薄板;第1块薄板的反面和第n块薄板的正面组成的画面定义为第1幅,第2块薄板的反面和第1块薄板的正面组成的画面定义为第2幅,以此类推。

运行方向只有一个方向顺时针运行(电机装在左边,如装在右边则应逆时针运行),依次为第2块薄板、第3块薄板、第n块薄板;等分数为:n等分;根据等分数计算每等分对应的角度;一般情况下n=10,每等分的度数一定是为整数。(见左下表)一般有一个原点位置传感器,当电机转一圈或转到最后一块薄板时要回到原点位置,修正一圈产生的误差。

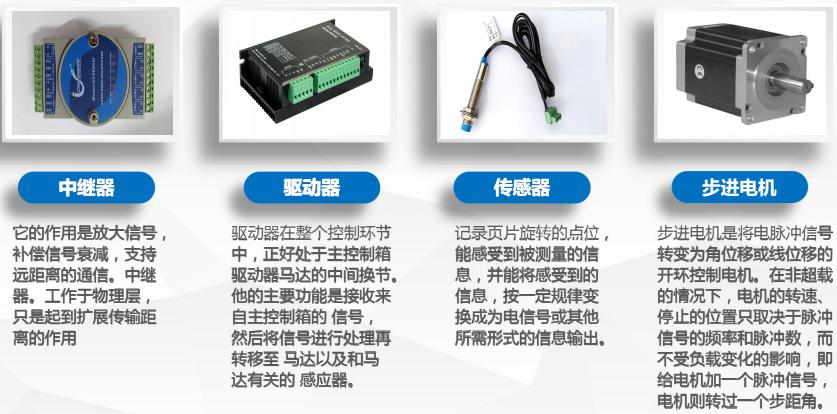

3.重要部件介绍

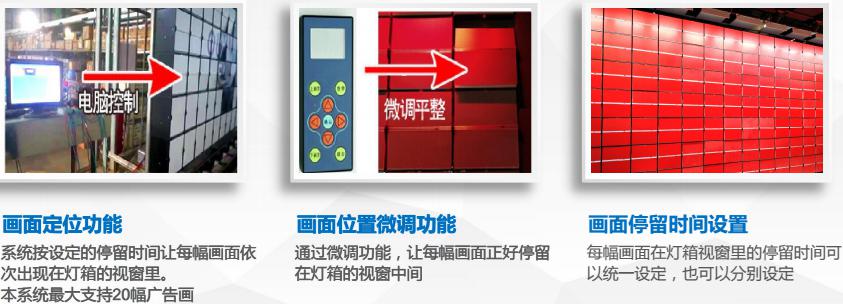

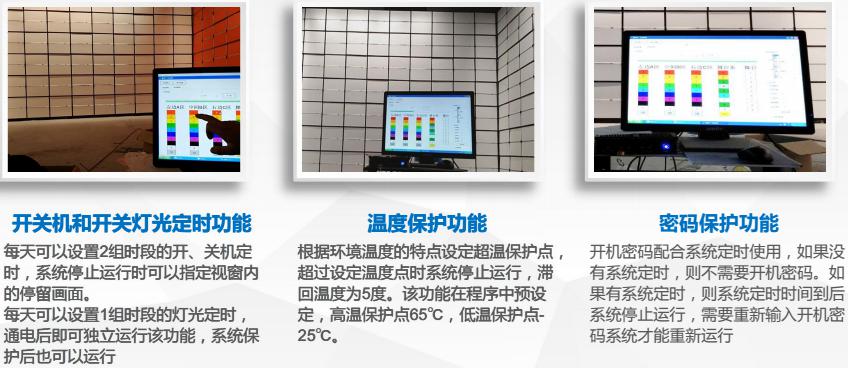

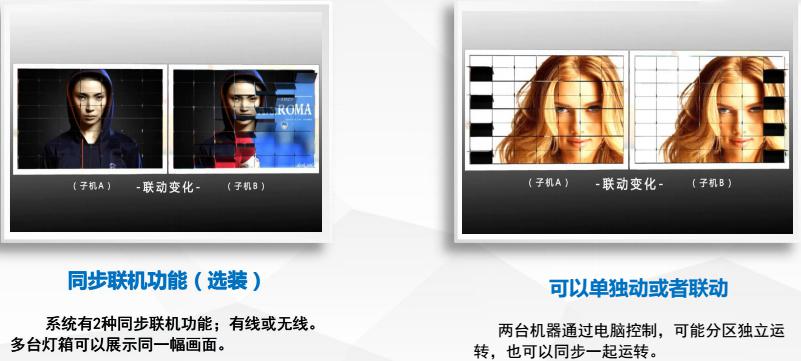

4.主要功能介绍
